Componentes estructurales de granito para máquinas-herramienta de alta precisión (bancada, base, viga transversal, mesa de trabajo)

Granito natural (principalmente Jinan Verde) es el componente estructural fundamental de las máquinas-herramienta de ultraprecisión, las máquinas-herramienta con cojinetes neumáticos, las máquinas de medición por coordenadas (CMM), los tornos de diamante y los equipos de ensayo de semiconductores. Gracias a sus propiedades de expansión térmica extremadamente baja, alta amortiguación para la reducción de vibraciones, ausencia total de tensiones internas, carácter no magnético y resistencia a la corrosión, permite mantener a largo plazo una precisión en el rango de micras a submicras.

I. Propiedades físicas del material del núcleo (Jinan Green)

Cuadro

✅ Ventajas:

1. Excelente reducción de vibraciones: Elimina las marcas de vibración durante el corte a alta velocidad, mejora el acabado superficial de la pieza y protege los motores lineales, las reglas de rejilla y la vida útil de la herramienta;
2. Pequeña deformación térmica e isotrópica: Los cambios de temperatura no provocan distorsiones, lo que hace que la compensación térmica sea sencilla y eficaz;
3. Envejecimiento geológico natural a lo largo de cientos de millones de años: La materia prima tiene una tensión interna original prácticamente nula;
4. No magnético, resistente a la corrosión provocada por los fluidos de corte y libre de óxido: No se necesita ningún recubrimiento antioxidante;
5. Los daños por impacto solo provocan astillas locales: No se generan rebabas metálicas ni se produce deformación plástica; las zonas afectadas pueden repararse y rectificarse de nuevo para recuperar la precisión.

⚠️ Desventajas:
Alta fragilidad, escasa resistencia al impacto y al cizallamiento; no se puede roscar directamente, Se deben utilizar insertos roscados de acero inoxidable empotrados; elevado coste de adquisición de los componentes de gran tamaño fabricados en una sola pieza; las vigas transversales de gran luz están limitadas por la resistencia a la flexión; son vulnerables a los impactos fuertes.

II. Tipos habituales de componentes estructurales y escenarios de aplicación

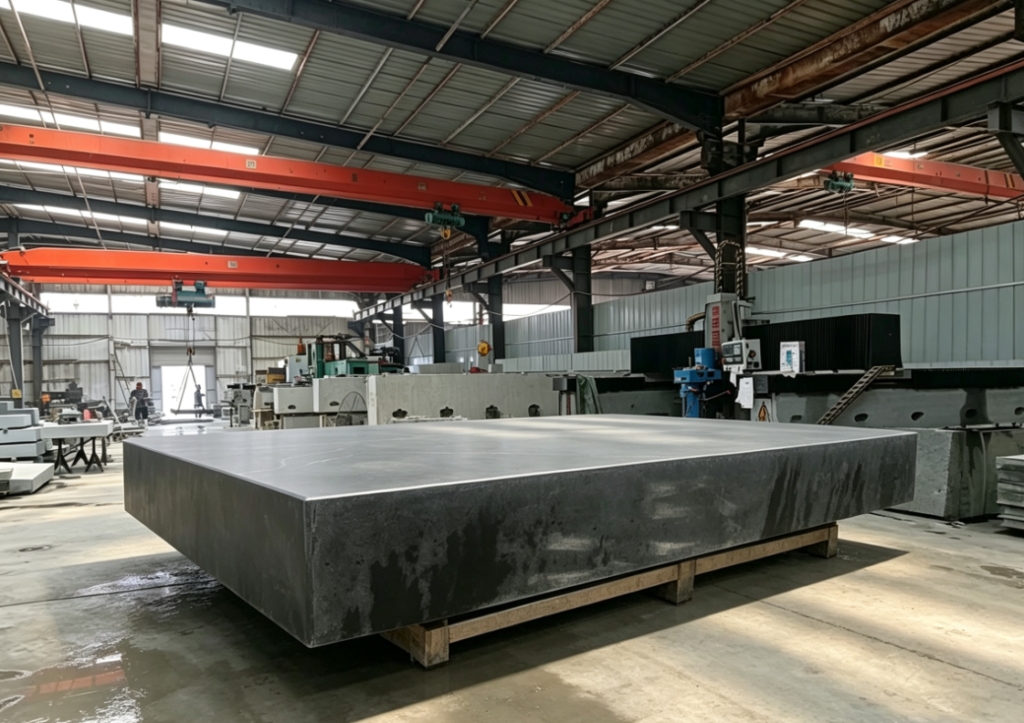

1. Bancada / Base de máquina herramienta: Rectificadoras verticales de ultraprecisión, fresadoras de precisión de alta velocidad, tornos de diamante, equipos para semiconductores, máquinas de medición por coordenadas (CMM); soporta rieles guía, motores lineales, escalas de rejilla y unidades de husillo.
2. Viga transversal de granito: Máquinas-herramienta de precisión de pórtico, máquinas de medición por coordenadas (CMM) de pórtico; hay que prestar especial atención al control de la deformación por flexión; las secciones transversales deben reforzarse y debe utilizarse, en la medida de lo posible, piedra de una sola pieza para reducir las uniones y empalmes.
3. Mesa de trabajo móvil: Mesa móvil con cojinetes de aire, que actúa directamente como superficie de referencia móvil, con una precisión de grado 00/000.
4. Columna, base del eje Z: Equipos de ultraprecisión a pequeña escala que garantizan la referencia de verticalidad.

Nota: Las máquinas-herramienta de alta resistencia y para cortes pesados (gran profundidad de corte, par elevado) no suelen ser adecuadas para bancadas totalmente de granito; resultan más adecuadas para equipos de corte por luz a alta velocidad, mecanizado de espejos y equipos de inspección.

III. Flujo completo del proceso

Selección y aceptación de materiales → Corte del bloque en bruto → Mecanizado en bruto (fresado del perfil, marcado de las posiciones de los orificios, cavidades de aligeramiento) → Tratamiento contra el envejecimiento (fundamental) → Desbaste → Taladrado / Avellanado → Incrustación de insertos roscados de acero inoxidable → Curado del pegamento durante más de 72 horas → Rectificado de semiprecisión → Rectificado de precisión en taller a temperatura constante / Ajuste y pulido manuales → Inspección de la precisión geométrica (planitud, perpendicularidad, paralelismo) → Envejecimiento estático del producto acabado a temperatura constante → Informe de inspección de fábrica (planitud, tolerancias geométricas) → Embalaje para exportación (cajas de madera fumigadas).

Dos métodos de envejecimiento

1. Envejecimiento natural: exposición al aire libre durante 6-12 meses tras el mecanizado en bruto para liberar las tensiones de mecanizado; alto coste y ciclo prolongado;
2. Envejecimiento artificial mediante ciclos de frío y calor: se alternan temperaturas de entre -20 °C y 80 °C para acortar el ciclo; ambos métodos se utilizan de forma combinada en los pedidos de gama alta.

IV. Precauciones clave del proceso (fase de producción y embutición)

1. Selección de materiales

• No debe presentar grietas, inclusiones, vetas de cuarzo evidentes ni poros sueltos; un alto contenido en cuarzo confiere una gran dureza, pero hace que sea propenso a que se astillen los bordes;
• Los equipos para semiconductores requieren piedra con bajo contenido en hierro para evitar la contaminación magnética y por partículas;
• Queda prohibido el uso de granito de construcción común, ya que sus granos minerales son gruesos y sus tensiones son inestables, por lo que no cumple los requisitos para su uso en máquinas-herramienta.

2. Insertos roscados empotrados (los más propensos a presentar problemas)

1. Secuencia: Taladrar y empotrar tras el rectificado en bruto; a continuación, realizar el rectificado de precisión una vez finalizado el curado.; queda estrictamente prohibido taladrar y encajar piezas tras el rectificado de precisión, ya que esto dañará la precisión de la superficie de referencia;
2. Manguitos: acero inoxidable 304/316, espesor de pared ≥ 2 mm; queda prohibido el uso de chapas finas de hierro y manguitos de latón;
3. Distancia desde el borde del orificio ≥ 50 mm; separación entre orificios ≥ 100 mm para evitar que la piedra se agriete;
4. La superficie superior del manguito debe estar Entre 0,3 y 1 mm por debajo de la superficie de trabajo de la piedra; en ningún caso debe sobresalir ni levantar el carril guía;
5. El pegamento epoxi debe aplicarse hasta llenar completamente el hueco, sin burbujas de aire, y presionarlo verticalmente para fijarlo en su posición; dejar que se seque a temperatura ambiente durante ≥72 h para eliminar la tensión por contracción del pegamento;
6. Tras el curado, comprueba la precisión de la posición del orificio roscado con una tolerancia de ±0,1 mm y controla la diferencia de altura del manguito a nivel de micras.

3. Rectificado y precisión

• El rectificado de precisión debe realizarse en un Taller a temperatura constante de 20 ± 1 °C;
• Grados de precisión: Grado 0, Grado 00, Grado 000; el Grado 000 se utiliza principalmente en metrología y semiconductores; el Grado 00 es el más habitual en máquinas-herramienta;
• La planitud cumple con las normas GB/T 22362 y DIN 876; la planitud aumenta con la longitud de la diagonal;
• La banda de instalación del carril guía de referencia debe rectificarse hasta alcanzar la misma altura, sin que haya puntos más altos o más bajos en algunas zonas.

4. Aspectos clave del diseño estructural

1. El espesor de la pared no puede ser demasiado fino; se recomienda que el espesor de la placa base sea ≥80-120 mm; las cavidades para reducir el peso no deben excavarse demasiado cerca de los bordes;
2. Todas las aberturas de los orificios deben estar biseladas para evitar que se astillen los bordes durante la manipulación y el montaje;
3. En el caso de las vigas de gran luz, es necesario comprobar la deflexión por flexión del granito; si la deflexión supera los valores establecidos, hay que aumentar el espesor de la sección transversal o pasar a una estructura compuesta de granito y acero;
4. Unión de juntas: Dar prioridad a los materiales de una sola pieza; si es necesario realizar juntas, utilizar la técnica de unión por la parte posterior (unión en la parte trasera, manteniendo la superficie de trabajo como una sola pieza), lijar completamente la superficie de unión y utilizar un adhesivo estructural especializado para granito; las juntas plantean riesgos para la estabilidad a largo plazo y deben evitarse en equipos de alta gama.

5. Puntos clave para el montaje y la instalación

1. Se debe colocar una almohadilla protectora de goma o silicona de 3-5 mm entre el granito y la estructura metálica; se prohíbe el contacto directo entre el acero y la piedra para evitar la corrosión electroquímica y la aparición de grietas por tensión localizadas en la piedra;
2. Los pernos de fijación no deben apretarse hasta quedar completamente bloqueados; utiliza pasadores de posicionamiento de sujeción flexibles para la alineación;
3. El soporte debe dar prioridad a la disposición en tres puntos, junto con otros soportes auxiliares; utilice patas amortiguadoras a juego, y las aplicaciones de alta precisión pueden equiparse con aisladores de muelles neumáticos;
4. Durante la elevación, el cable de acero no debe entrar en contacto directo con los bordes ni las esquinas; utilice almohadillas blandas como protección para evitar que se astillen los bordes y se produzcan grietas.

6. Uso y mantenimiento

• Resistente a los fluidos de corte, pero se debe evitar la inmersión prolongada en soluciones alcalinas fuertes;
• No golpees con un mazo; en caso de pequeñas astillas localizadas, utiliza un adhesivo especial para la reparación de piedra y, a continuación, vuelve a pulir;
• No taladres ni roscas agujeros de forma arbitraria en la superficie acabada.

V. Comparación sencilla con el hierro fundido y las piezas de fundición mineral (granito artificial)

1. Granito natural: Excelente amortiguación de vibraciones, buena estabilidad térmica, máxima precisión a largo plazo; frágil, las roscas deben estar empotradas, uso limitado para bloques en bruto de gran tamaño; adecuado para inspecciones de ultraprecisión y máquinas-herramienta con cojinetes neumáticos.
2. Hierro fundido gris: Buena tenacidad, se puede roscar, gran capacidad de carga para cortes pesados; baja amortiguación, propenso a las marcas de vibración, presenta tensiones de fundición, propenso a la oxidación; es la opción más habitual para las máquinas-herramienta tradicionales de uso general.
3. Fundición mineral (granito epoxi artificial): Mejor amortiguación de las vibraciones que el granito natural; permite moldear cavidades internas complejas; está sujeto a la fluencia de los polímeros; su precisión a largo plazo es ligeramente inferior a la del granito natural; adecuado para algunas máquinas-herramienta CNC de alta velocidad.
