I. Material y estabilidad a largo plazo
Envejecimiento natural, tensión interna extremadamente baja: El granito de alta calidad (s Jinan Black) sufre envejecimiento geológico durante cientos de millones de años, liberando tensiones residuales internas. Después del mecanizado de precisión, casi no hay deformación lenta, y el ciclo de retención de precisión es largo (no se requieren revisiones o calibraciones importantes durante 5-8 años), muy superior al hierro fundido/acero; dureza Mohs de 6-7, s denso y resistente al desgaste, con una rugosidad que alcanza Ra0,02-0,05μm.
Baja expansión térmica, insensible a la temperatura: Coeficiente de dilatación lineal de aproximadamente 4,6×10-⁶/℃, sólo la mitad que el acero y un tercio que el hierro fundido; toda la estructura está hecha del mismo material, expandiéndose y contrayéndose uniformemente cuando el campo de temperatura cambia induciendo alabeo local, adecuado para laboratorios de temperatura constante de 20℃±2℃ y entornos fluctuantes de talleres.
No magnético, resistente a la corrosión: Material no metálico, sin interferencias magnéticas, no magnético y libre de óxido; resistente a ácidos, álcalis y humedad, no requiere mantenimiento de prevención de óxido, adecuado para semiconductores, electrónica de precisión, metrología y otros escenarios sensibles a influencias magnéticas/químicas.
Alta amortiguación de las vibraciones: La estructura cristalina puede absorber rápidamente la vibración mecánica, con un rendimiento de amortiguación de vibraciones de 5 a 10 veces mayor que el hierro fundido; puede suprimir la resonancia en máquinas herramienta/equipos de medición, mejorando significativamente la estabilidad de la medición dinámica y el mecanizado.
II. Precisión y características de mecanizado
Precisión micrométrica: Clasificado según GB/T 20428 (grados 000/00/0/1), el error de planitud del grado 000 de pequeña especificación puede alcanzar 1,5μm; la rectitud y el paralelismo de las superficies de los raíles pueden alcanzar 0,1-00mm; la superficie está libre de poros y la textura es uniforme después del rectificado manual de precisión.
Proceso de mecanizado: Requiere herramientas de diamante para el corte, múltiples procesos de rectificado/pulido; los raíles se fabrican a menudo en combinaciones en forma de V/rectangular, cooperando con deslizadores de rodamiento/rodamiento neumático para conseguir un movimiento de precisión sin holguras y de baja fricción; las ranuras en T y los orificios roscados pueden mecanizarse bajo demanda para la fijación.
Densidad y rigidez: Densidad de 2,6-2,8 g/cm³, estructura densa, alto módulo de Young, deformación extremadamente pequeña bajo carga; sin embargo, es quebradizo con escasa resistencia al impacto, propenso a astillarse/agrietarse en caso de colisión, lo que exige evitar la manipulación brusca.
III. Características de uso y mantenimiento
El mantenimiento sencillo sólo requiere pasar un paño sin pelusa con etanol anhidro para evitar la contaminación por polvo o aceite; no es necesario engrasar para evitar la oxidación, y el almacenamiento a largo plazo sólo requiere la protección de la cubierta antipolvo.
Instalación y nivelación: Requiere calzos antivibración ajustables, lo que resulta en una fuerte rigidez general después de la nivelación; se recomienda empalmar las plataformas de gran tamaño en bloques instalados como un todo para evitar el agrietamiento por tensión local.
Limitaciones: Material quebradizo, no resiste impactos fuertes; no se puede soldar/reparar como el hierro fundido, los daños graves requieren un replateado; plazo de entrega largo para piezas a medida, coste superior al de las plataformas de hierro fundido ordinarias.
IV. Escenarios típicos de aplicación
Bases y raíles para máquinas de medición por coordenadas (MMC), p para instrumentos de imagen óptica, referencias de movimiento de precisión para máquinas de litografía/equipos semiconductores;
Inspección de piezas aeroespaciales, mecanizado de moldes de precisión, calibración de bloques de calibre en salas de metrología;
Equipos n referencias en entornos no magnéticos/resistentes a la corrosión.

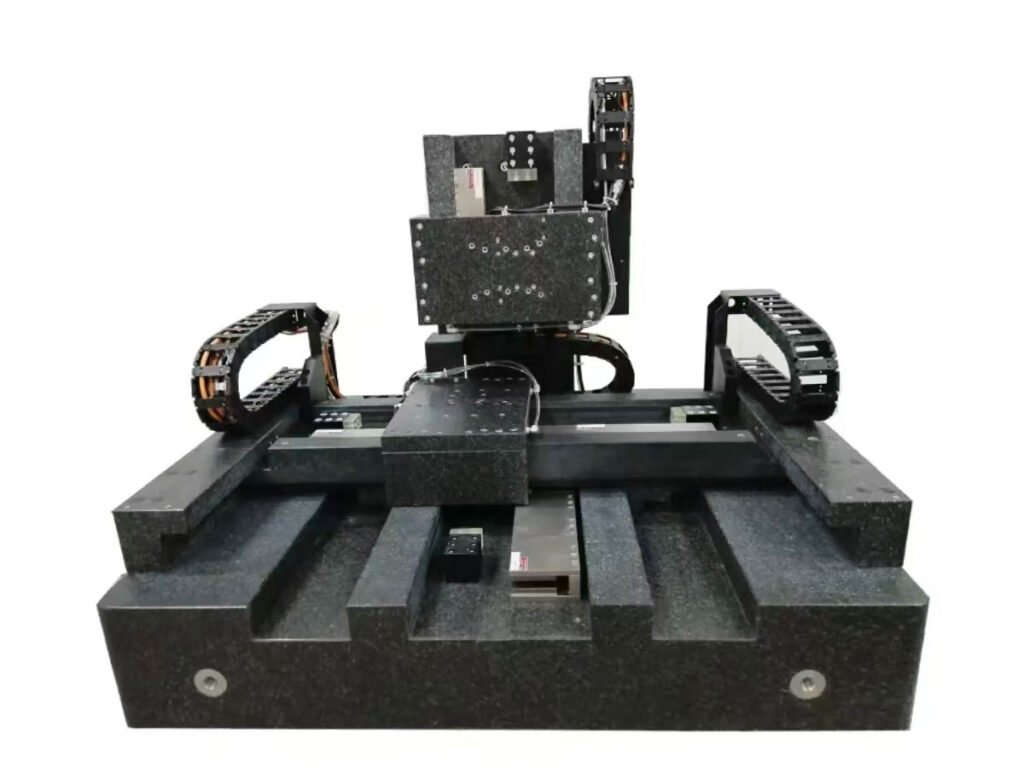

Plataforma de raíles de granito
Comparación suplementaria (plataforma guía de granito frente a la de hierro fundido)
Dimensión de rendimiento Plataforma guía de granito Plataforma guía de hierro fundido
Estabilidad térmica Excelente, bajo coeficiente de dilatación lineal, dilatación y contracción uniformes Media, propensa a la deformación por diferencias locales de temperatura
Amortiguación de vibraciones Fuerte, deak alto, resonancia obvia
Resistencia a la corrosión / magnetismo No magnético, resistente a ácidos y álcalis, sin óxido Propenso a la oxidación, débilmente magnético
PrecisioRetención Estable durante 5-8 años Necesita recalibración después de 2-3 años, se desgasta más rápido
Resistencia al impacto Pobre, quebradizo Fuerte,gh
Coste Adquisición inicial elevada, coste de mantenimiento bajo Coste inicial bajo, coste de mantenimiento elevado a largo plazo.
