Soporte de plataforma de granito

Los soportes de plataforma de granito son estructuras especializadas utilizadas en medición de precisión y mecanizado para apoyar placas de granito, garantizando su nivelación y estabilidad. El diseño básico sigue el principio de “soporte auxiliar de tres puntos de apoyo”, combinado con pies ajustables y medidas de vibración/aislamiento, para evitar la deformación de la plataforma y la nterferencia de vibraciones. A continuación se presentan los puntos clave de clasificación, estructura, selección e instalación del sistema:

I. Tipos y estructuras principales

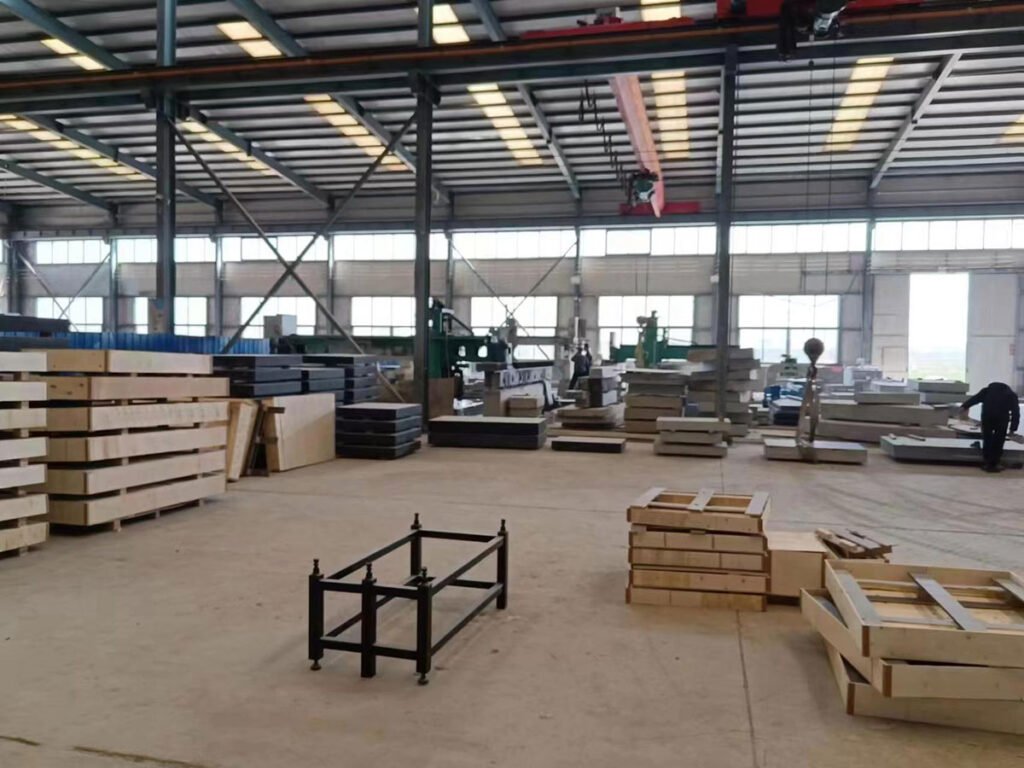

Soportes de acero soldado (uso general industrial)
Material: Acero cuadrado soldado/canal de acero, recocido para aliviar la tensión; recubrimiento superficial en polvo para prevenir la oxidación
Método de soporte: Soporte estándar de 3 puntos principales y 5 puntos auxiliares (3 puntos principales forman un triángulo estable, 2 puntos auxiliares evitan el alabeo, no soportan carga).
Ajuste: La parte inferior está equipada con pies de apoyo ajustables de alta resistencia (M20 y superiores); la parte superior suele disponer de arandelas de nylon/PTEE con juntas esféricas (para evitar la corrosión electroquímica del metal y ajustar el ángulo).
Aplicación: Formas latentes medianas y grandes (1000×1000 mm y superiores), medición con MMC, inspección de precisión

Soportes tipo columna / divididos (plataformas pequeñas y medianas)
Estructura: Columnas ajustables independientes, sin necesidad de un bastidor completo; algunas cuentan con bases de hierro fundido columnas de acero
Ventajas: Ocupa poco espacio, instalación rápida, ampliable a demanda
Aplicaciones: Laboratorios, pequeños bancos de inspección (400×400~800×800mm)

Soportes con rodamiento de aire/aislamiento de vibraciones (escenarios de ultraprecisión)
Config Muelles neumáticos/amortiguadores de aire, capaces de aislar las vibraciones del suelo (frecuencia 2~20Hz), combinados con un sistema automático de nivelación.
Precisión: Adecuado para grado 0rms, medición óptica, detección a nanoescala; precio más elevado.

Soportes simples en L / de pared (civiles / herramientas ligeras)
Utilización: Encimeras de piedra, ches pequeñas; sobre todo piezas metálicas prensadas/soldadas, fijadas a paredes o bases

Soportes para encimeras de granito

II. Parámetros técnicos clave y criterios de selección
Carga y tamaño de la plataforma La capacidad de carga nominal del soporte debe ser > peso propio de la plataforma peso máximo de la pieza/equipo; para plataformas grandes (>2000mm), dar prioridad a los bastidores soldados clasificación en cinco puntos.
Rango de ajuste de nivelación: El recorrido del pie ajustable suele ser de 15~30mm, cumpliendo con desniveles del suelo de ±10mm; después de nivelar, confirmar con un nivel electrónico; Grado 00 nivelación de la plataforma ≤0.005mm/m
Material y resistencia a la corrosión: Los soportes de acero al carbono requieren recubrimiento en polvo/galvanizado; se prohíbe terminantemente la sujeción rital directa contra el granito; deben añadirse arandelas aislantes (por ejemplo, nailon, caucho).
Control de las vibraciones: Seleccione soportes rígidos para talleres ordinarios; las salas de metrología óptica y óptica deben estar equipadas con almohadillas de aislamiento de vibraciones/sistemas de soporte de aire.

III. Pasos de instalación y nivelación
Pretratamiento del suelo: Solera de hormigón resistencia C25 planeidad ≤2mm/m; cimentación secundaria de lechada si es necesario.
Coloque el soporte, nivele primero aproximadamente los tres soportes principales y, a continuación, coloque suavemente la plataforma de granito
Ajuste fino con un elecel siguiendo la secuencia “primero las esquinas luego el centro, primero longitudinal luego transversal”; cada microajuste ≤1mm, esperar 5 minutos después del ajuste antes de volver a medir.
Bloquee los pies biselados, los puntos auxiliares deben entrar en contacto suavemente (no deben atascarse); por último, vuelva a medir la planitud y la nivelación.

IV. Normas comunes y mantenimiento
Normas relevantes: GB/T 22095 “Placas de roca”, JJG 117 “Reglamento de verificación de placas”
Mantenimiento: Compruebe regularmente si las patas de nivelación están sueltas; evite sobrecargar el soporte durante mucho tiempo; cuando la humedad ambiental > 60%, se requiere un tratamiento adicional de prevención de óxido para el s
